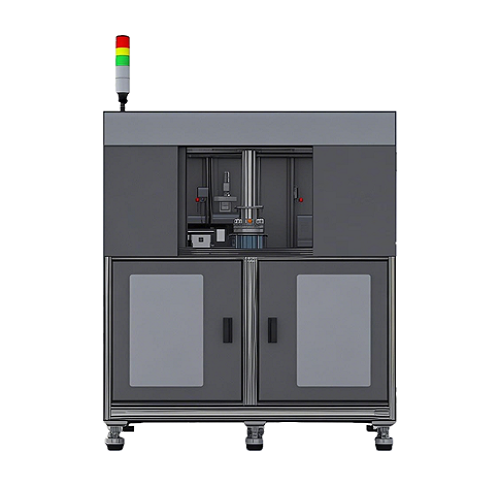

XH-ACM2022A

描述

  • 型号:XH-ACM2022A
  • XH-ACM2022A 专为高电阻陶瓷片检测精心打造,具备全面且强大的测试功能。
  • 能够精准实现对高电阻陶瓷片的电流、电容以及电阻的测试。
  • 对于高电阻陶瓷片高达数千兆欧甚至更高的电阻值,也能实现精确测量。
  • 支持自定义测试流程,用户可根据高电阻陶瓷片的具体特性、应用场景以及实际研究需求,在设备操作界面上便捷地设定各项测试参数,如测试电压、测试频率、采样时间间隔等。
  • 还能自由编排测试步骤顺序,构建个性化的测试方案,充分满足多样化的测试需求,提升测试的针对性与有效性。
  • 可进行单双针测试,在研究陶瓷片内部导电特性、均匀性等方面具有重要应用价值,为不同测试场景提供了灵活且有效的解决方案。
  • 支持仪表软件定制开发。

规格参数

性能参数 技术指标
测试内容 电流 直流,交流
电容 容量,损耗
电阻 电阻值
测试范围 电流 2000 V
电容 固定1 V,1000 Hz
电阻 最高500 V
测试流程 单针,双针 均支持
不合格处理 重测,继续,退出测试
支持工件 工件类型 孔径圆形
工件尺寸 5 - 15cm
软件智能XYZ 平台 定位精度 2μm
重复定位精度 1μm
精度 图像识别精度 1μm
电阻率测量精度 精度3%
固定点重复性 3%
测试时间 可自定义
使用环境 电源 AC 220V±22V   50Hz±1Hz
所需气压 > 0.5Mp
环境温度 15ºC-30ºC
相对湿度 <70%
